Poser une toile de toit relevable sur un Ford Nugget : guide étape par étape

Les propriétaires de Nugget nous ont souvent demandé des instructions de pose : les voici. Ce guide explique comment retirer l’ancienne toile de toit relevable de votre Ford Nugget et poser la nouvelle : les outils nécessaires, l’ordre des opérations et les erreurs à éviter.

Les toits de Ford Nugget ont évolué selon les générations : les fixations de votre van peuvent donc légèrement différer de ce qui est décrit ici. La méthode de base reste la même. La règle d’or : photographiez tout avant de démonter.

Avant de commencer : vérifiez que vous avez la bonne toile

Chaque génération de Nugget a sa propre toile. Vérifiez l’année sur la carte grise et comparez :

• 1re génération, 1985–1991/92 : toile 1re génération (3 fenêtres : deux fenêtres latérales trapézoïdales et une fenêtre arrière rectangulaire)

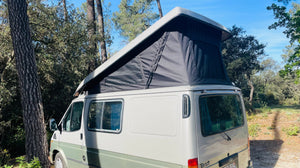

• 2e génération, 1991/92–1999 : toile 2e génération (poches intégrées pour les vérins à gaz)
• 3e génération, 2000–2006 : toile 3e génération
• 4e génération, 2006–2014 : toile 4e génération
• Modèle 2015 : toile 2015
• Nugget Plus L2 empattement long, 2019–2023 : toile Nugget Plus L2

Votre van date d’une année de transition (1991/92 ou 2006) ? Envoyez-nous une photo du toit ouvert avant de commander et nous vous confirmerons la bonne toile. Pour reconnaître une toile usée, consultez notre guide de remplacement de toile pour Ford Nugget.

Les outils nécessaires

• Tournevis et visseuse sans fil avec les embouts adaptés aux vis de votre toit
• Pince plate pour retirer l’ancien profil de remplissage (jonc) de sa rainure
• Un outil de dégarnissage en plastique ou un tournevis plat entouré de ruban
• Une cale en plastique ou en bois pour remettre le profil en place
• Un escabeau stable
• Du ruban de masquage et un marqueur pour repérer l’avant, l’arrière, la gauche et la droite
• Votre téléphone, pour photographier chaque étape
• Une personne pour vous aider : une deuxième paire de mains facilite beaucoup l’alignement

Si votre ancien profil de remplissage est dur, fissuré ou rétréci, remplacez-le pendant que la toile est déposée. Notre profil de remplissage Nugget (noir, 7,5 × 9,5 mm, 10 m) convient aux toits de 2e et 3e génération.

Étape 1 : préparer le van

• Garez-vous sur un sol plat, à l’abri du vent si possible. Une journée sèche et douce est idéale, car le tissu est plus souple quand il fait chaud.
• Ouvrez complètement le toit et retirez le matelas et tout ce qui est rangé en haut.
• Nettoyez le bord du toit, la rainure inférieure et les charnières. La saleté et la graisse marquent facilement un tissu neuf, surtout les couleurs claires.
• Photographiez la fixation de l’ancienne toile en haut, en bas, autour des vérins à gaz et dans les coins.

Étape 2 : déposer l’ancienne toile

Bord inférieur

Sur la plupart des toits de Nugget, le bord inférieur de la toile est logé dans une rainure autour de l’ouverture du toit, maintenu par un profil de remplissage en caoutchouc. Commencez au centre arrière et retirez le profil avec la pince, lentement, sur tout le tour. Sortez ensuite le bord de la toile de la rainure.

Bord supérieur

Le bord supérieur est fixé au toit relevable, généralement avec une baguette de maintien et des vis. Retirez les vis, gardez-les dans une boîte et enlevez la baguette. Notez dans quel sens elle est montée et où se trouvent les raccords.

Vérins à gaz et sangles

Notez comment la toile passe autour des vérins à gaz et des sangles intérieures avant de les décrocher. Sur la 2e génération, les vérins passent dans des poches de la toile.

Repérez les trous ou ouvertures prévus pour les vérins et fixations sur l’ancienne toile, et vérifiez que la nouvelle a les mêmes avant de commencer la pose.

Étape 3 : poser la nouvelle toile – le bord supérieur d’abord

1. Dépliez la nouvelle toile et repérez l’avant et l’arrière. Marquez-les avec du ruban si besoin.
2. Toit à moitié ouvert, placez la toile contre le bord supérieur du toit.
3. Posez la baguette de maintien et engagez les vis au centre avant. Travaillez ensuite vers l’arrière en alternant gauche et droite. La tension reste ainsi régulière.
4. Sur la 2e génération, glissez les vérins dans leurs poches au fur et à mesure.
5. Ne serrez toutes les vis à fond qu’une fois tout le bord en place et bien régulier.

Étape 4 : poser le bord inférieur

1. Vérifiez que la toile tombe régulièrement tout autour, sans torsion dans les coins.
2. En partant du centre arrière, glissez le bord de la toile dans la rainure et enfoncez le profil de remplissage par-dessus avec la cale.
3. Faites le tour par petites sections, en maintenant le tissu au fur et à mesure.
4. Si la dernière section est trop tendue, baissez ou levez légèrement le toit pour relâcher la tension.

Étape 5 : contrôler et tester

• Ouvrez et fermez lentement le toit plusieurs fois. Laissez une porte ou une vitre ouverte pour que la pression d’air ne pousse pas le tissu vers l’extérieur.
• À la fermeture, vérifiez que le tissu se replie vers l’intérieur et n’est pas pincé entre le toit et la carrosserie.
• Ouvrez et fermez toutes les fermetures éclair des fenêtres et vérifiez les moustiquaires.
• Testez au jet d’eau ou attendez la première pluie, et vérifiez l’absence de fuites dans les coins et sur le bord inférieur.

Erreurs courantes à éviter

• Serrer les vis trop tôt. Laissez-les desserrées jusqu’à ce que tout le bord supérieur soit aligné.
• Poser la toile à l’envers. Marquez l’avant avant de commencer.
• Réutiliser un profil de remplissage dur et rétréci. Il ne tiendra pas bien le tissu neuf et peut laisser passer l’eau.
• Pincer le tissu en fermant le toit. Fermez toujours lentement en surveillant les bords les premières fois.
• Travailler au froid. Un tissu froid est plus raide et plus difficile à tendre.

Questions fréquentes

Combien de temps faut-il ?

Prévoyez un après-midi. Avec de l’aide et un toit propre, l’essentiel du temps passe dans la dépose de l’ancienne toile et l’alignement du bord supérieur.

Faut-il déposer le toit ?

Normalement non. La toile se change avec le toit en place sur le van.

Quelles couleurs puis-je choisir ?

Nos toiles pour Nugget sont fabriquées sur commande dans notre atelier en Lettonie, en plus de 14 couleurs de tissu, avec fenêtres à moustiquaire et rabats zippés.

Pouvez-vous faire une toile pour un Nugget qui n’est pas listé ?

Souvent, oui. Envoyez-nous votre ancienne toile ou un plan technique et nous pourrons réaliser une toile sur mesure.
